Bola-errota planetario bertikala (zirkulu erdi biribila mota)
zehaztapenak
Bola-errota planetario bertikala goi-teknologiako materialen nahasketa, artezketa fina, laginak egiteko, produktu berrien garapena eta lote txikiak ekoizteko beharrezko gailua da. Tencan bolumen planetarioko errota bolumen txikia, eraginkortasun handikoa, zarata baxua eta ezaugarri funtzionalak ditu, eta ekipamendu aproposa da I+G erakundeentzat, unibertsitateentzat, enpresen laborategiarentzat laginak lortzeko (lote bakoitzeko lau lagin lor ditzakezu aldi berean). Hauts-laginak hutsean ere eho ditzakezu hutseko bola-errota-ontziekin hornituta.
Video
Orokorra
Bola-errota planetario bertikala goi-teknologiako materialen nahasketa, artezketa fina, laginak egiteko, produktu berrien garapena eta lote txikiak ekoizteko beharrezko gailua da. Tencan bolumen planetarioko errota bolumen txikia, eraginkortasun handikoa, zarata baxua eta ezaugarri funtzionalak ditu, eta ekipamendu aproposa da I+G erakundeentzat, unibertsitateentzat, enpresen laborategiarentzat laginak lortzeko (lote bakoitzeko lau lagin lor ditzakezu aldi berean). Hauts-laginak hutsean ere eho ditzakezu hutseko bola-errota-ontziekin hornituta.
Lan printzipioa
Planetary Ball Mill sarritan lau bola ehotzeko depositu ditu mahai bira batean instalatuta. Biraka biraka egiten duenean, deposituaren ardatzak mugimendu planetarioak egiten ditu, tankeen barruko bolak eta laginek abiadura handiko mugimenduan eragin handia izaten dute eta laginak hauts bihurtzen dira azkenean. Hainbat material mota eho daitezke errotan metodo lehor edo hezearekin. Beheko hautsaren gutxieneko granularitatea 0.1 μm-koa izan daiteke.
Ezaugarri/Abantaila
Bola-errota oskola altzairuzko plaka lodiarekin soldatzen da, eta horrek indar handia du, talka-erresistentzia, deformazio erresistentzia, lan fina, itxura sendoa eta ederra. Pieza mekanikoen materiala tratamendu termikoen eta zenbakizko kontroleko prozesatzeko teknologiaren bidez zorrozki prozesatzen da. Engranaje-kutxa ia zigilatutako zirrikitu egitura txertatuarekin hartzen da, eta engranajea higadura-erresistentea den doitasun-engranajez egina dago. Makinaren markoa eta egitura guztiz kontuan hartzen dira diseinuan bola-errotaren funtzionamendu egonkorra, segurua eta fidagarria bermatzeko epe luzeko eta karga handiko baldintzetan, eta makinaren funtzionamenduan zarata murrizteko efektua eraginkortasunez lortzeko. Olio likidoa autolubrikatzeko gailua zarata baxuarekin eta intentsitate handikoarekin diseinatuta dago, eta olio likidoaren neurgailu batekin hornituta dago erraz ordezkatzeko. Jasotzeko eta elikatzeko gailu euskarriak diseinu integratuarekin hartzen dira. Elikadura-gailuak baheketa eta deskarga bibraziorako teknologia barne hartzen du, funtzionamendu sinple eta erosoa izateko. Errota-poteak jasotzea, deskargatzea eta kargatzea erraz eta azkar konturatzen da, lan intentsitatea murrizten du eta ekoizpen-eraginkortasuna hobetzen du. Mikro-ordenagailuaren ukipen-pantailarekin, makinen funtzionamendua erosoa bihurtzen ari da, interfazea sinpleagoa eta intuitiboagoa da, aurrera eta atzera buelta txandakako kontrola erraz lor daiteke. Denboraren eta itzaltzeko memoriaren funtzioak ditu.

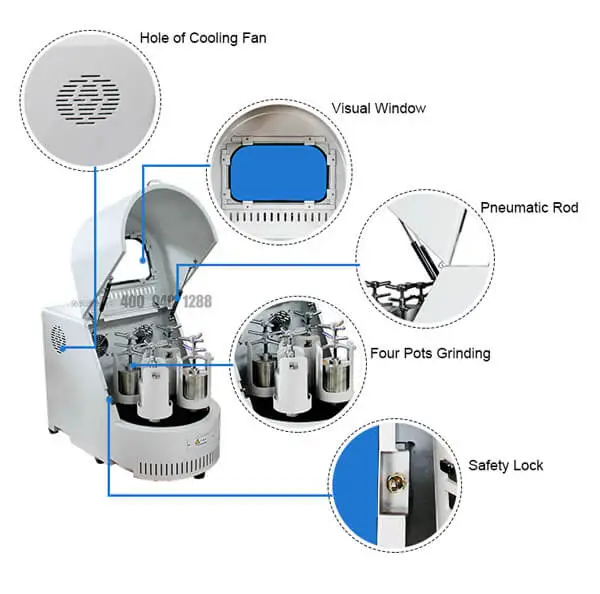

Tencan planetario bertikaleko bola errota zirkuluerdi biribilaren ereduaren abantailak
1. Engranajearen transmisioaren birakatze abiadura egonkorrak esperimentuaren koherentzia eta errepikakortasuna bermatzen ditu.
2. Mugimendu planetarioaren printzipioa makinan onartzen da, abiadura handia, energia handia, eraginkortasun handia, Granularity txikia duena.
3. Tamaina eta material ezberdinetako lau hauts lagin ekoitzi daitezke aldi berean.
4. Makina maiztasun-bihurgailuaren bidez kontrolatzen da, biraketa-abiadura ideala aukera dezakezu espero den emaitza esperimentalaren arabera. Bihurgailuak tentsio txikiko eta gehiegizko gailuz hornituta dago motorra babesteko.
5. Bola errota planetarioak itzaltzeko, auto-denboratze eta atzeraka biratzeko funtzioak ditu. Norabide bakarreko norabidea, txandakatzea, segida, denbora ezartzea libreki aukera dezakezu, behar esperimentalen arabera, artezteko eraginkortasuna hobetzeko.
6. Tencan Ball Mill-en ezaugarri teknikoak: grabitate-zentro baxua, errendimendu egonkorra, egitura trinkoa, funtzionamendu erraza, segurtasun fidagarria, zarata txikiagoa, galera txikia.
7. Segurtasun-etengailua instalatuta dago makinan segurtasun-istripua saihesteko, segurtasun-estalkia irekitzen bada makina martxan dagoen bitartean.
Fitxa
Tencan Planetary Ball Mill bertikalaren fitxa teknikoa(Zirkuluerdia BiribilaMota)
-ren Ezaugarri TeknikoakBola-errota planetario bertikala(Zirkuluerdia BiribilaMota) | |
Drive Mode | Gear Drive eta Gerriko Drive |
Eragiketa Eredua | Artezketa bakoitzean bi edo lau errota pote erabil daitezke |
Edukiera maximoa | Errota pote bakoitzaren bolumen 1/3 baino gutxiago |
Artezteko materialen jarioaren tamaina | Material leuna eta kurruskaria≤100mm Material gogorrak≤3mm |
Irteera Amaierako Partikulen Tamaina | Partikula tamaina txikiena 0.1era irits daitekemm |
Errotazio-abiadura-erlazioa | 1/2 |
Gehienezko Etengabeko Iraupena | 72 ordu |
Abiadura Kontrolatzeko modua | Maiztasun-inbertsore |
Errota-poteen material eskuragarriak | Tungsteno karburoa, agata, 304 altzairu herdoilgaitza, 316L altzairu herdoilgaitza, korindoa, zirkonia, nailona, PU, Alumina zeramika, PTFE eta abar. |
Parametro Teknikoen Taula(I) Laborategiko bola planetarioko errota bertikaleko (zirkulu erdi biribil motakoa) | ||||
Model N º | zehaztapenak | Errota-poteen tamaina parekatuak | Lanpostuak | Oharrak |
XQM-1A | 1L | 50ml-250ml | 4 | C50 ml-tik 100 ml-ra bitarteko hutseko errota-ontziekin lotu |
XQM-2A | 2L | 50ml-500ml | 4 | C50 ml-tik 250 ml-ra bitarteko hutseko errota-ontziekin lotu |
XQM-4A | 4L | 250ml-1000ml | 4 | C50 ml-tik 1000 ml-ra bitarteko hutseko errota-ontziekin lotu |
XQM-6A | 6L | 500ml-1500ml | 4 | C50 ml-tik 1000 ml-ra bitarteko hutseko errota-ontziekin lotu |
XQM-8A | 8L | 1L-2L | 4 | C50 ml-tik 1500 ml-ra bitarteko hutseko errota-ontziekin lotu |
XQM-10A | 10L | 1L-2.5L | 4 | C1L eta 2L arteko hutseko errota-ontziekin lotu |
XQM-12A | 12L | 1L-3L | 4 | C1L eta 2L arteko hutseko errota-ontziekin lotu |
XQM-16A | 16L | 2L-4L | 4 | C1L eta 3L arteko hutseko errota-ontziekin lotu |
Parametro Teknikoen Taula(II) Laborategiko bola planetarioaren errota bertikala (zirkulu erdi biribila mota) | |||||||
ModelN º. | Power | Tentsioa | Iraultza | Biraketa | Guztira | Iraupena txandakatuz | Zarata≤db |
XQM-1A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-2A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-4A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-6A | 0.75 | 220V-50Hz | 35-335 | 70-670 | 1-9999 | 1-999 | 60 5 ± |
XQM-8A | 1.5 | 220V-50Hz | 35-290 | 70-580 | 1-9999 | 1-999 | 60 5 ± |
XQM-10A | 1.5 | 220V-50Hz | 35-290 | 70-580 | 1-9999 | 1-999 | 60 5 ± |
XQM-12A | 1.5 | 220V-50Hz | 35-290 | 70-580 | 1-9999 | 1-999 | 60 5 ± |
XQM-16A | 3 | 380V-50Hz | 30-255 | 60-510 | 1-9999 | 1-999 | 60 5 ± |
Laborategi Bertikaleko Bola Errota Planetarioaren Parametro Teknikoen Taula (III) (Zirkulu erdi biribila mota) | ||||
ModelN º. | Power | Abiadura Kontrolatzeko modua | Pisu garbia (Kg) | Dimensions (Mm) |
XQM-1A | 0.75 | Maiztasun kontrola | 80 | 750 470 * * 590 |
XQM-2A | 0.75 | Maiztasun kontrola | 80 | 750 470 * * 590 |
XQM-4A | 0.75 | Maiztasun kontrola | 80 | 750 470 * * 590 |
XQM-6A | 0.75 | Maiztasun kontrola | 80 | 750 470 * * 590 |
XQM-8A | 1.5 | Maiztasun kontrola | 132 | 880 560 * * 670 |
XQM-10A | 1.5 | Maiztasun kontrola | 132 | 880 560 * * 670 |
XQM-12A | 1.5 | Maiztasun kontrola | 132 | 880 560 * * 670 |
XQM-16A | 3.0 | Maiztasun kontrola | 205 | 950 600 * * 710 |
